Page 1

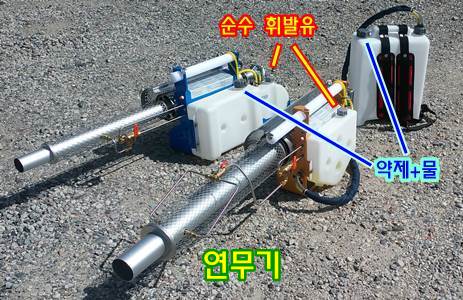

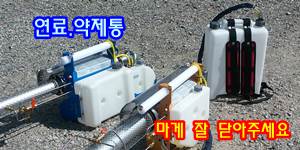

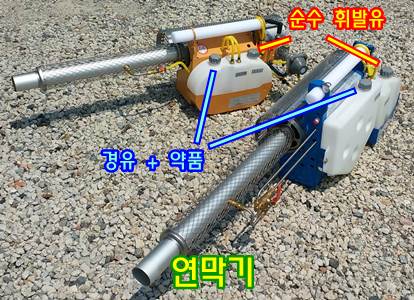

1. 연료통과 약제통   1) 연료로 순수 휘발유만 사용  2) 연무기 약제는 물에, 연막기 약제는 경유에







2. 사용자 조작 4 요소



1) 시동 스위치

     - 시동 걸 때만 눌러 준다.



2) 연료 조절 레버

     - 시동 걸때, 출력 조절, 엔진 끌 때 사용

     - 시계 방향으로 잠근다. 가볍게 잠근다.

     - 과다 개방시 출력 저하로 시동 꺼진다

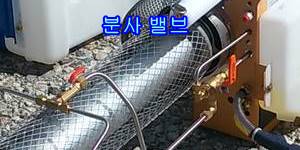

3) 분사 밸브

     - 약제 분사, 분사량 조절용

     - 천천이 열고 닫는다

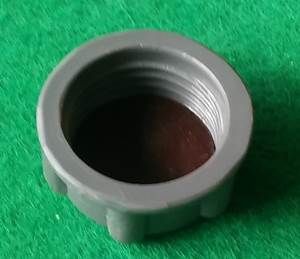

4) 통 마개 - 연료통, 약제통

     - 마개가 잠겨야 시동이 걸리고, 분사된다

     - 가볍게 돌려야 잘 들어가고

          마지막에 약간 힘을 준다

     - 등짐통의 호스 있는 마개는 사용 않는다









3. 보관법 - 몇 달 이상 사용않고 보관할 때







1) 연료통과 호스를 비운다.

    - 휘발유가 끈적해져 문제 발생시킨다

    - 기계를 옆으로 뉘어 연료를 뺀 낸다.

    - 연료 호스의 연료를 빼 낸다



2) 약제통과 호스를 비운다.

    - 약제가 경화되 문제 발생

    - 약제 모두 분사할 때까지 가동

    - 기계를 옆으로 뉘어 약제 제거

    - 연무기는 물을 넣고 분사하여 세척

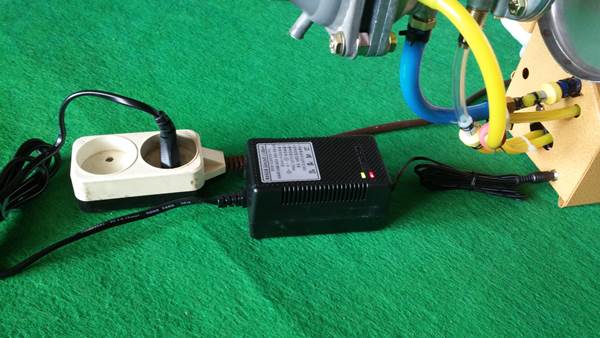

3) 배터리 충전을 한다.

    - 완전 방전되면 재충전이 안된다



4) 매년 점화플러그를 강철솔로 청소

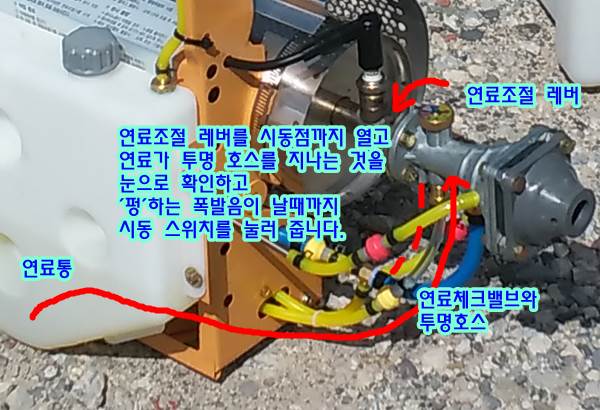

fuel tank to nozzle.jpg

4. 보관 후 사용 방법



사용 전 작동해보고 > 조치 > A/S 받기

새로 구입한 휘발유를 사용한다

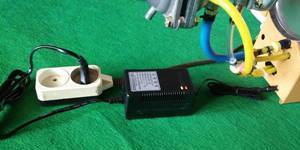

배터리를 충전하고 사용한다.

투명호스 위로 연료를 올리고

시동법에 따라 시동 건다.






Page 2



5. 문제 발생시 점검 부품 5가지와 조치 4가지



 1 배터리 (충전)

    4 연료통과 약제통 마개

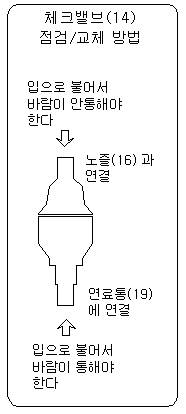

2 연료체크밸브

5 (연막기) 분사노즐

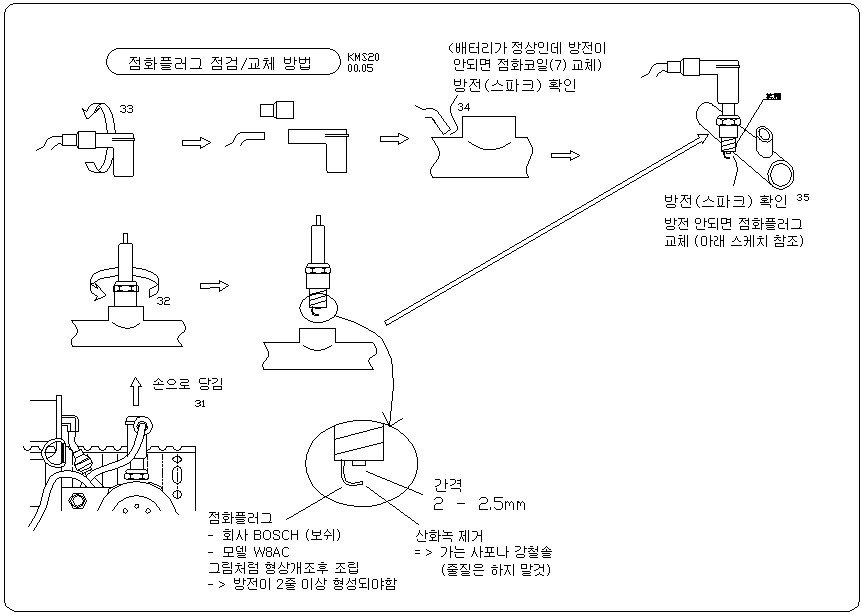

            3 점화플러그





4가지 현상에 대한 조치 4가지, 해당 부품은 3 + 2 = 5가지

#1 시동 스위치 누를 때

모터 회전 소리가

약하다

#2 스위치 누르면

폭발이 없다

#3 시동시 불규칙 폭발

가동 출력 감소

시동 꺼

#4 분사량이

줄거나

분사되지 않는다











출력조절



점검 교체

- 연료체크밸브



- 가짜 휘발유

- 분사량 조절







점검 교체

- 약제통 마개



- 분사 노즐

(연막기) 드릴 가공, 2mm





점검



방법








Page 3



6. 시동 및 분사 - 장비에 익숙해지기



연무기/연막기 공통



. 준비 - 배터리 충전, 새 휘발유, 연료를 노즐까지 올리기

             연료통 마개 잘 잠그기, 약제통 연결하기



. 순서 - 잔여 휘발유 태우기 <-> 시동 -> 출력 올리기



. 잔여 휘발유 태우기

  - 연료조절기 닫고, 시동스위치 누른다



. 시동 걸기

  - (화살표 표시된) 시동점까지 연료조절레버를 열고

    시동스위치를 1~2회 눌러 준다.

    시동이 걸리지 않으면 '잔여 휘발유 태우기'



. 최대 출력 올리기

 - 시동 1분 후 연료조절레버를 더 개방





# 시동.분사 공통 사항



1

시동

3초 이상 예열

2

분사

천천히 밸브 열기



출력조절



3

분사 끄기

분사 밸브 천천히 잠근다



3초 기다리기



4

시동 끄기

연료조절레버를 천천히, 가볍게 잠근다



3초 후 시동스위치만 누르기  > 엔진 내부 청소입니다







7. 농약 혼합법

- 평소 사용하던 약제 양을 사용 (예 - 300평에 1/3통)

- 물 15리터가 7~10분 분사량이고 300평에 적당

> 방제 면적에 따라 물의 양 결정 (2,000평이면 물 15x7 = 105리터 준비)





8. 농약 분사법



# 후방 간접 분사



# 작물 아래가 무성한 호박, 오이 등은 하우스 천정을 보고 분사



# 고정법 > 장비 1대 이상을 한 곳에 두고 계속 분사하는 방법

   - 대형탱크, 장비 고정 치구



# (레일) 대차 이용



# 산에서 사용시

   산 위에서 내려오면서 사용

   너무 높게 쳐들지 말 것



# 사용 중 기계에 충격을 주지 않는다

# 장시간 공회전하지 않는다

# 사용 중 꺼지면 기계 앞을 즉시 숙여

   약제가 기계 내부로 들어가지 않게 한다







9. 연막 방제법



# 연막기 분사구를 밑으로 내리고 분사한다

      - 연막은 충분히 퍼져 나간다

      - 안전 목적










Page 4



10. 실내외 연무 방제법 (팬션, 학교, 아파트, ....)



건물 밖에서 시동 걸고, 내부 깊은 곳에서 방제하며 나온다

마스크 등 안전구 반드시 착용

실내 음식물, 집기 등은 밀봉 보관하고, 깨끗이 씻어 사용.



분사된 약제는 증발되어 가스화 되어 보이지 않는다



공기 중에 분사하고, 특정 부위에 집중 분사하지 않는다.





11. 주의 사항



기계 작동시, 작동 후 엔진 부분이 뜨거우니 주의

 - 인화성 물질을 가까이 두지 말 것



기계 앞에서 기계를 보지 말 것

- 열기, 약제, 이물질에 노출 될 수 있음



배터리 충전시 시동 걸지 말 것

기계를 임의로 변경하지 말 것

- 점화플러그, 캬브레터 전체 (연료 노즐 풀기 등)



 안전복, 마스크, 보안경, 장갑, 장화 착용하고 사용할 것

연료, 약제통 85~90 %만 채워 사용할 것

모서리 주의



(연무기) 연무기를 연막기로 사용하지 말 것

 - 화염이 분사 됩니다.



습기 진 곳에 시동, 보관 금지 (감전, 방전, 부식)

비료와 같이 보관 금지 (부식)

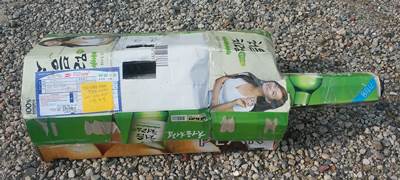

 12. A/S 보내기



연료와 약제를 모두 버리고

장비와 충전기를 포장합니다

장비 박스 또는 종이 박스 활용





경남 산청군 단성면

옥단로 2004

T) 055 973 8105 고려정밀

경동화물이 빠릅니다.

Kfogger.com

상세 사용설명과 동영상

고려정밀 since 1986
