2. 가동 분사

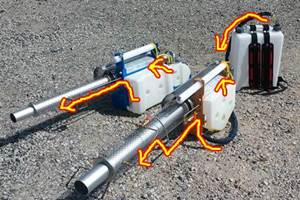

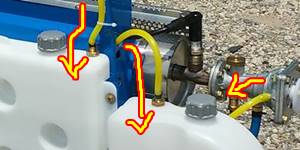

엔진에서 압축공기가

연료통과 약제통에 공급되어

연료와 약제를 밀어 낸다



분사밸브 열면

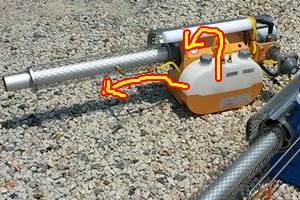

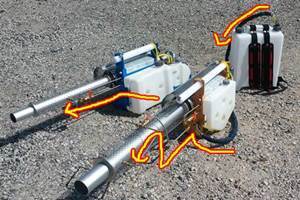

약제통에서 노즐로 약제 이송



  분사

분사밸브 닫으면

통의 압축공기가 분사 노즐로 빠져 나간다

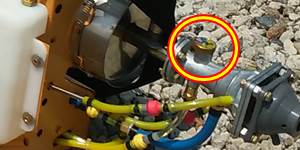

연료조절레버 닫으면 연료 차단 > 시동이 끄진다



2. 가동 분사 관련 부품





200 약제 분사



기능

스텐 파이프, 호스 등으로 구성되어

시동에 필요한 압축공기(에어)를 전달하고

약제 분사에 필요한 압축공기를 전달합니다.



시동 때는 #201 에어 컴프레셔에서 발생한 에어가

연료통과 캬브레터에 공급되며

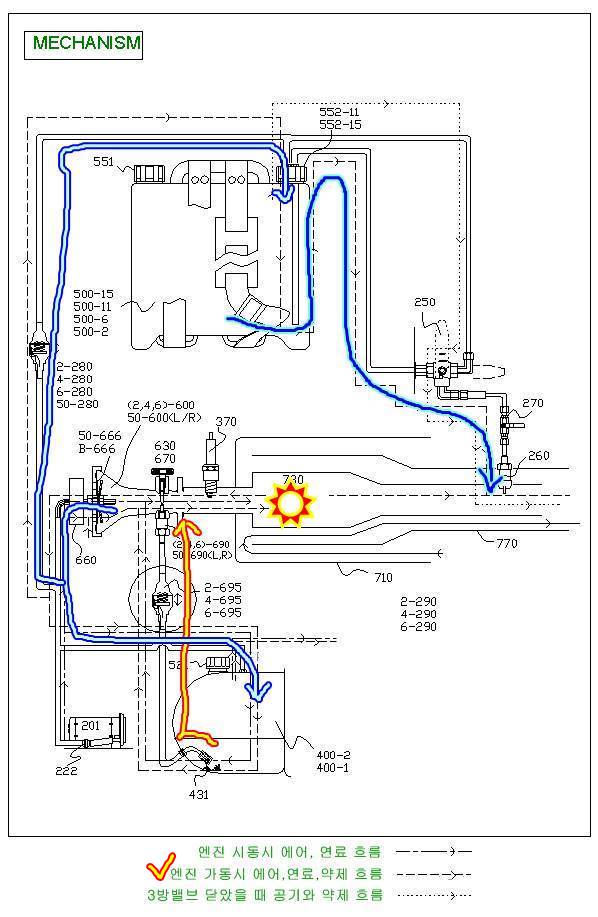

가동 될 때는 #730 엔진에서 발생한 에어가

연료통, 약제통으로 공급되어 연료와 약제를

노즐로 밀어 냅니다.

등짐통에 에어 공급하는 호스에는 #280 체크밸브가

조립됩니다.

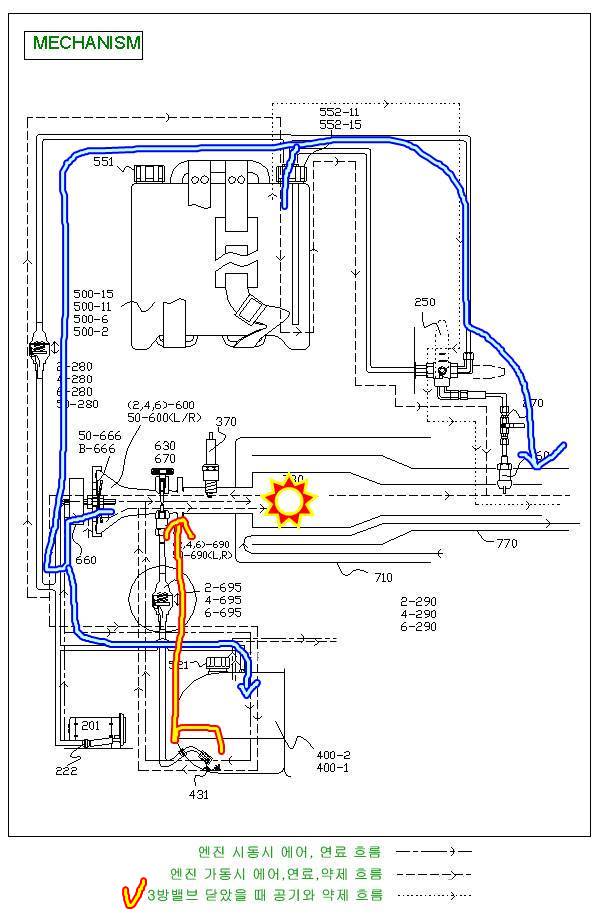

약제 분사 통로 중간에 있는 #250 3방밸브를 닫으면

약제통의 에어가 빠져 나와 #260 약제 분사 노즐을

에어로 씻어 줍니다.



점검

20형 연막기

의 #260 약제 분사 노즐은 2~3년에

사용 후 분리하여 1mm 드릴로 뚷어 주거나

교체해야 합니다.





수리



교체



수공구



사양



150 201 222 280 695.jpg




에어 콤프레셔

- 4각머리 M6 볼트와 너트로 조립됩니다





 check valve-3.jpg

체크 밸브

화살표 방향을 일방통행만 됩니다



200 에어 공급. 약제 분사 (배관)



주요 점검 품목

점검

수리

교체

기능



200

201

210

222

230

240

250

260

270

280

290



호스-약제

에어 컴프레셔

호스-시동

체크밸브, 콤프레셔

호스 조립체-에어

호스 조립체-분사

3방 밸브

분사 노즐

일자 밸브

체크밸브, 약제통

체크밸브, 연료탱크

    에어 제거























































250 260 270 310 710 780 790.jpg

201 350 360.jpg



chem tank - hose.jpg

큰 호스가 바깥에 위치하게 조립한다

chem tank - inside.jpg

약제통 호스 내부



hose spring instl-1.jpghose spring instl-2.jpg

호스 스프링은 뺀찌로, 호스는 닛빠로



spray nozzle.jpg

연막기 분사 노즐이 막히면 1mm 드릴로 뚷는다



spray control.jpg

분사량 조절



< 화면 위로 >







500 약제통

점검 - 외관 검사



교체

 - 탱크 고정 볼트와 호스를 분리하고 재결합



사양

 - PE

 - 2, 6, 18 리터



기능

 - 엔진에서 나오는 공기 압력을 체크밸브를

   거쳐 약제 탱크 내에 가두고

   이 압력으로 약제를 약제 노즐까지 보낸다.



 - 압력이 새면 약제 분사가 되지 않는다.

   약제통의 구멍이나 두껑 패킹의 결함,

   두껑을 제대로 닫지 않으면 분사되지 않는다



수공구



수리

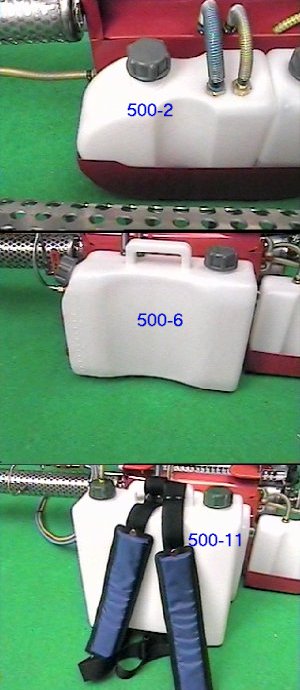

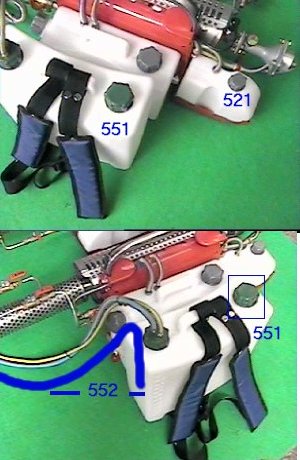

500 약제탱크



주요 점검 품목

점검

수리

교체

기능



500

512

516

518

521

551

552



약제 탱크

약제통 에어 호스

약제통 약제 호스

약제통 내부 호스

두껑

두껑

두껑

















chem tank - hose.jpg

큰 호스가 바깥에 위치하게 조립한다

chem tank - inside.jpg

약제통 호스 내부

 < 화면 위로 >







100 800 몸체.조립제품



100 800 몸체.조립제품



주요 점검 품목

점검

수리

교체

기능



100

150

140

160

199



몸체

손잡이, 위

손잡이, 아래

벨트

화염방사캡













주요 점검 품목

점검

수리

교체

기능



900

930

933

800

950



포장된 제품

깔데기

충전기

조립 제품

테스트 완료 제품















   160 199 933 930 940 tool bag.jpg
