대리점 점검 - 수리 - 교체방법

부품 번호 . 형상 . 기능










200 에어 공급. 약제 분사 (배관)



주요 점검 품목

점검

수리

교체

기능



200

201

210

222

230

240

250

260

270

280

290



호스-약제

에어 컴프레셔

호스-시동

체크밸브, 콤프레셔

호스 조립체-에어

호스 조립체-분사

3방 밸브

분사 노즐

일자 밸브

체크밸브, 약제통

체크밸브, 연료탱크

    에어 제거

























































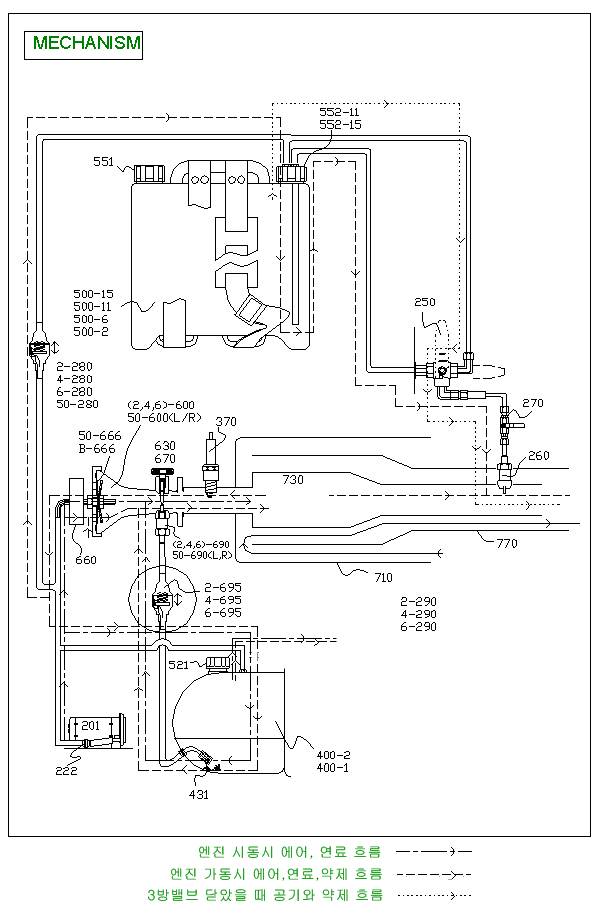

기능

스텐 파이프, 호스 등으로 구성되어

시동에 필요한 압축공기(에어)를 전달하고

약제 분사에 필요한 압축공기를 전달합니다.



시동 때는 #201 에어 컴프레셔에서 발생한 에어가

연료통과 캬브레터에 공급되며



가동 될 때는 #730 엔진에서 발생한 에어가

연료통, 약제통으로 공급되어 연료와 약제를

노즐로 밀어 냅니다.

등짐통에 에어 공급하는 호스에는 #280 체크밸브가

조립됩니다.



약제 분사 통로 중간에 있는 #250 3방밸브를 닫으면

약제통의 에어가 빠져 나와 #260 약제 분사 노즐을

에어로 씻어 줍니다.



점검

20형 연막기

의 #260 약제 분사 노즐은 2~3년에

사용 후 분리하여 1mm 드릴로 뚷어 주거나

교체해야 합니다.





수리



교체



수공구



사양

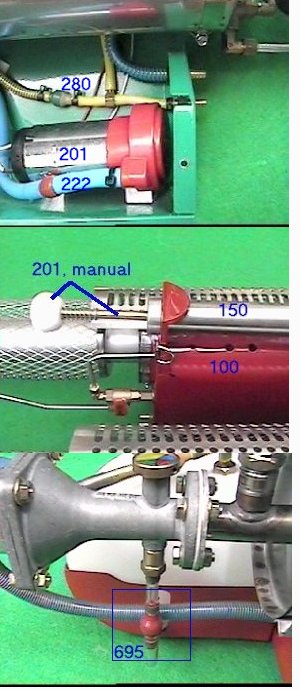

150 201 222 280 695.jpg

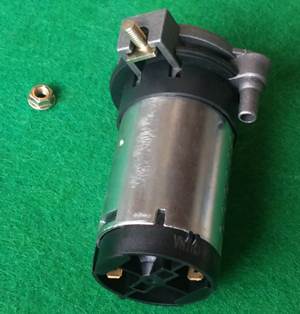

에어 콤프레셔

- 4각머리 M6 볼트와 너트로 조립됩니다





 check valve-3.jpg

체크 밸브

화살표 방향을 일방통행만 됩니다

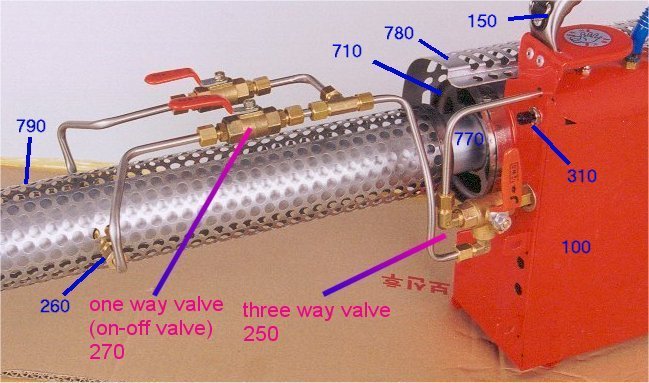

250 260 270 310 710 780 790.jpg

201 350 360.jpg

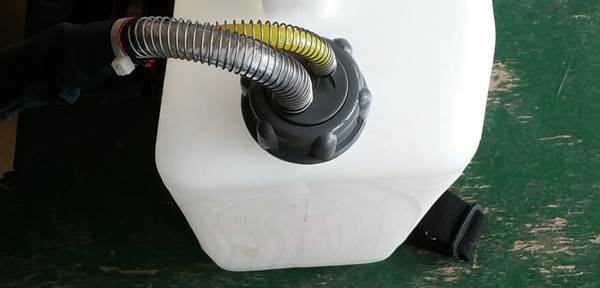

chem tank - hose.jpg

큰 호스가 바깥에 위치하게 조립한다

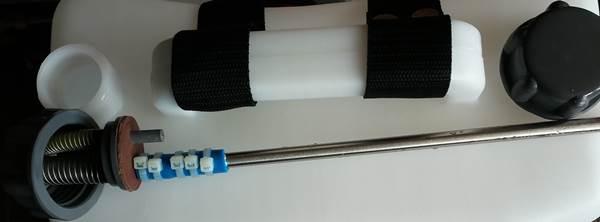

chem tank - inside.jpg

약제통 호스 내부



hose spring instl-1.jpghose spring instl-2.jpg

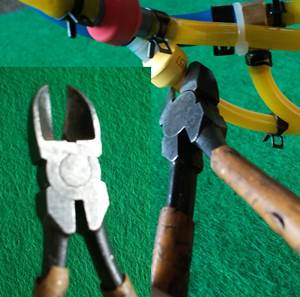

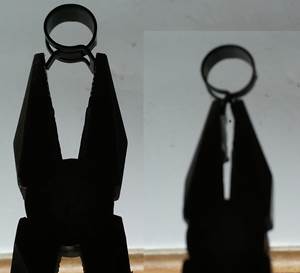

호스 스프링은 뺀찌로, 호스는 닛빠로



spray nozzle.jpg

연막기 분사 노즐이 막히면 1mm 드릴로 뚷는다

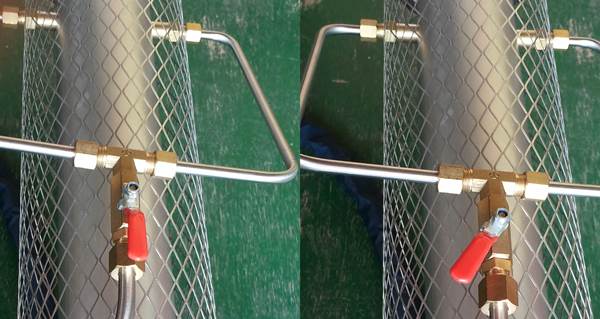

spray control.jpg

분사량 조절
