대리점 점검 - 수리 - 교체방법

부품 번호 . 형상 . 기능

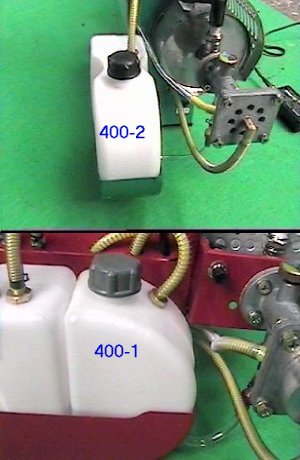

400 연료탱크



주요 점검 품목

점검

수리

교체

기능



400

431

490



연료탱크

연표필터

휘발유



에어 닛플

연료 닛플

개스킷





























점검

 - 외관 검사





기능

 - 연료 탱크

 - 시동시 컴프레셔, 가동시 캬브레터에서

    압력을 받아 캬브레터로 연료를 밀어 낸다.



  - 압력이 새면 연료 공급이 되지 않는다.

   연료통의 구멍이나 두껑 패킹의 결함,

   두껑을 제대로 닫지 않으면 시동이 되지 않는다



 수공구

 - 사진 참조

 - 스패너





사양



교체

 - 체결된 호스와 볼트를 분해

 - 연료통 교체 후 호스와 볼트 체결







휘발유는

깨끗한 것 새 것 진짜 휘발유를 사용해야 한다



가짜 휘발유 식별법

 - 냄새 차이

 - 종이에 적셔 태울 때 그을음이 많다.



엔진 오일을 혼합하지 않는다



연료 필터 청소

 - 대리점의 에어컴프레셔의 에어를

   외부에서 내부로 살짝 분사하여 청소한다.












 연료통에 연료를 넣고 노즐까지 연료를 올려 줍니다.

연료통 마게를 잘 닫아야 시동이 걸립니다.

fuel tank to nozzle.jpg







수리

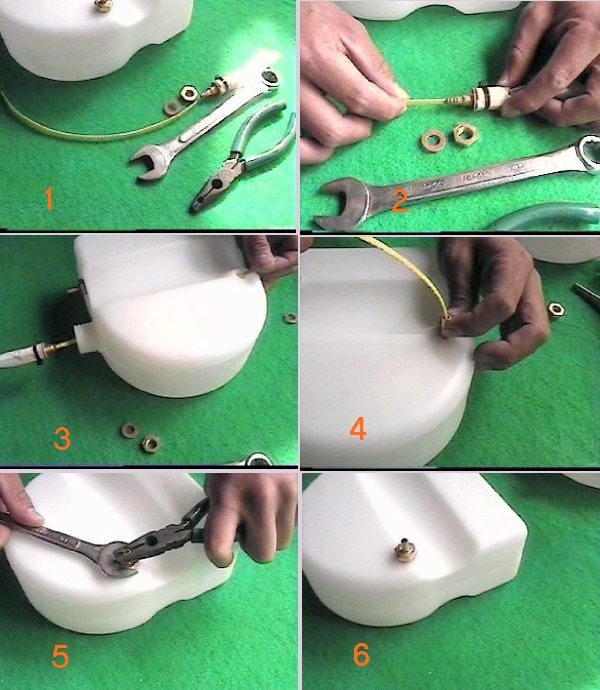

       연료 필터 - 닛플 교체

       연료필터가 이물질은 탱크 밖에서 에어(압축공기)를 가볍게 불어 제거한다

repair low nipple fuel tank.jpg

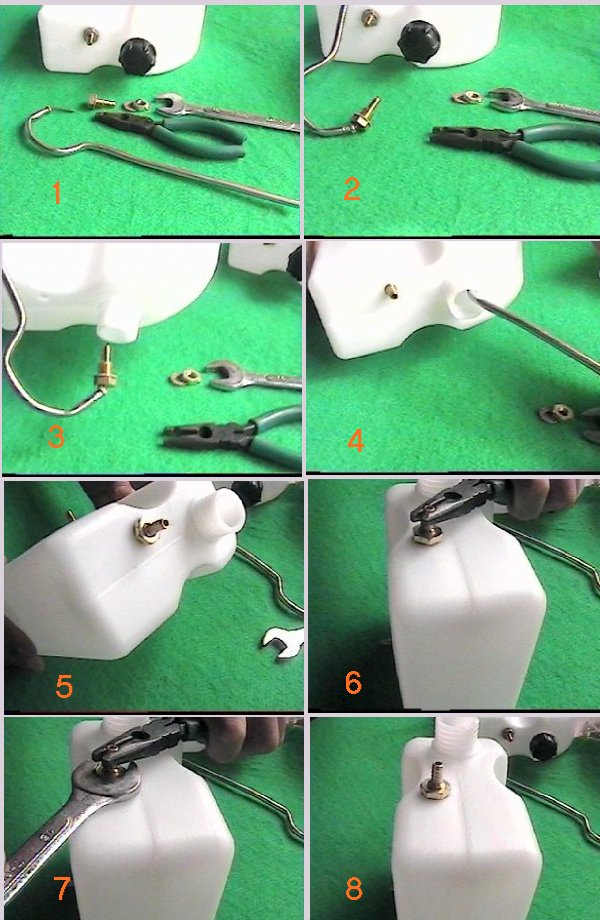

      닛플 교체 - 보조치구 사용

repair upper nipple fuel tank.jpg







연료 (이물질, 가짜)   500형    20형

연료 필터            500형    20형
