대리점 점검 - 수리 - 교체방법

부품 번호 . 형상 . 기능










300 전기



주요 점검 품목

점검

수리

교체

기능



350

370

310

320

321

360

377

940

955

945



배터리

점화플러그

시동 스위치

시동.충전 회로

충전 잭

점화코일

점화플러그 캡

충전기

타이머

배터리 충전 유닛













































기능

 - 배터리는 에어 컴프레셔 (#201)에 DC 12V 전류를

   공급해 시동에 필요한 에어(압축공기)를 공급하고

   점화 코일을 통해 고압의 전류를 점화 플러그에

   공급해 폭발을 발생시킨다.



   배터리는 시동시에만 필요하고, 엔진 가동 중에는

   전기 공급을 하지 않는다.



 - 충전기는 가정용 220볼트 전기를 12V 직류 전기로

   변환하여 배터리에 공급하여 재충전 되도록 한다.



   배터리 충전이 되면 초록색 불이 깜빡입니다.



 - 타이머는 충전기가 6~8시간 충전 후 과다 충전으로

    배터리 손상이 오지 않도록 전기를 끄게 된다



충전기

점검   교체 - 파손, 물에 잠긴 경우에는

본사에 연락해 공급받을 수 있습니다



점화플러그 캡, 점화코일

점검, 교체- 점화 플러그 점검 내용 참조 >



시동.충전회로, 시동스위치, 충전 잭

점검 - 이들 부품의 문제는 거의 없습니다.

교체 - 외부 충격 등으로 파손시 교체







사양

 - 점화플러그

 - 배터리

 - 충전기

 - 타이머



수리

수공구

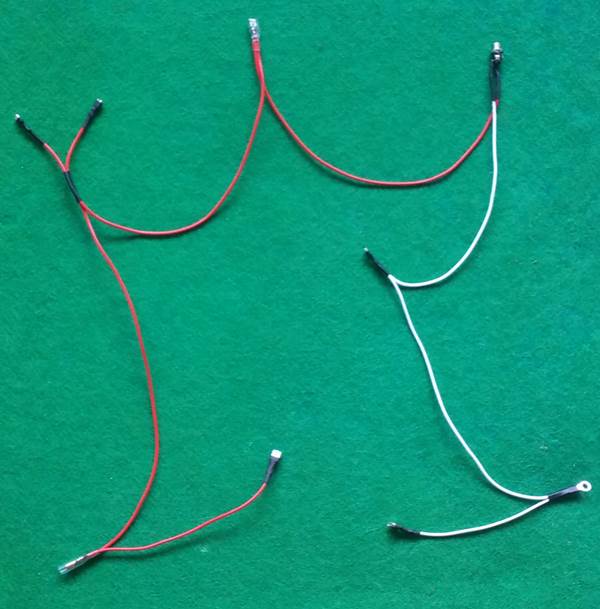

elec circuit.jpg

배선



recharge jack.jpg

충전 잭

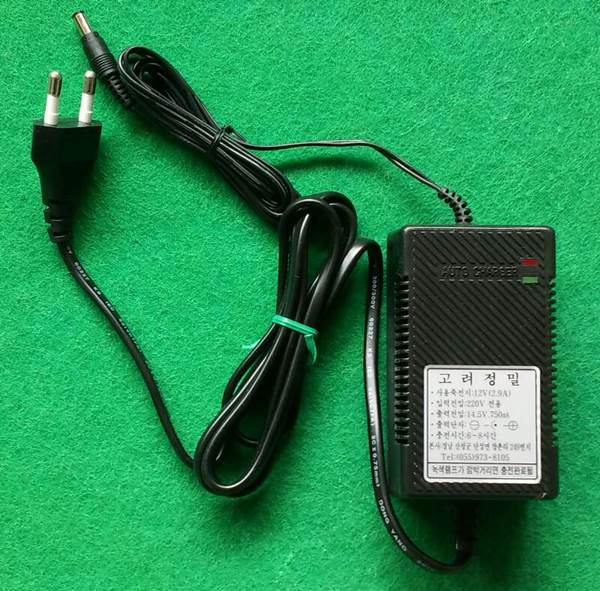

elec charger.jpg

충전기, ~ 8시간 소요, 타이머와 같이 사용하면 좋습니다



타이머, 충전기와 함께 사용하면 좋다. 철물점에서 판매한다.


충전기에 초록색 불이 들어오면 충전이 완료된 것 입니다



spark plug.jpg

점화 플러그

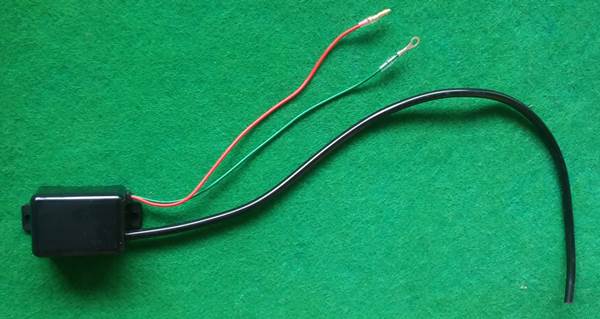

점화 코일

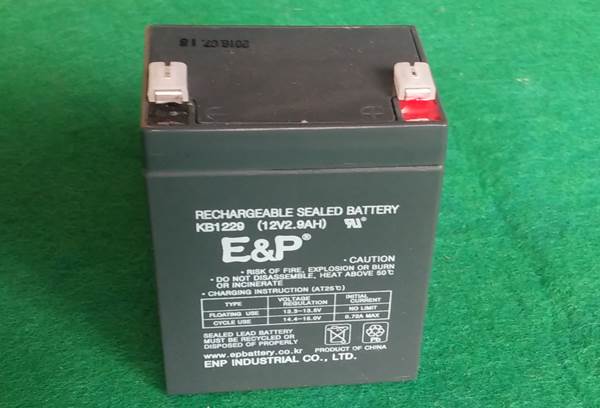

충전식 배터리

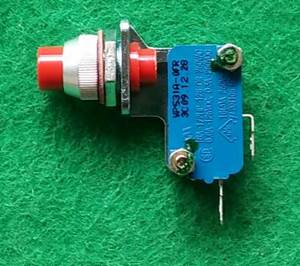

switch 2.jpg

스위치
