대리점 점검 - 수리 - 교체방법

부품 번호 . 형상 . 기능

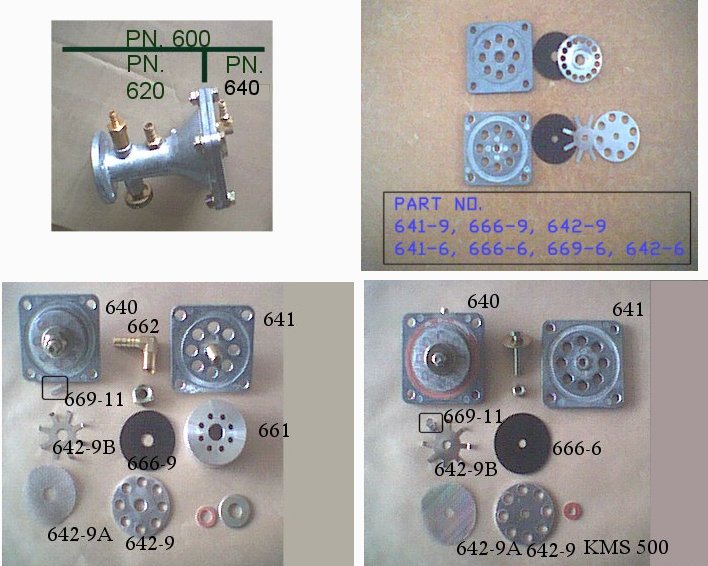

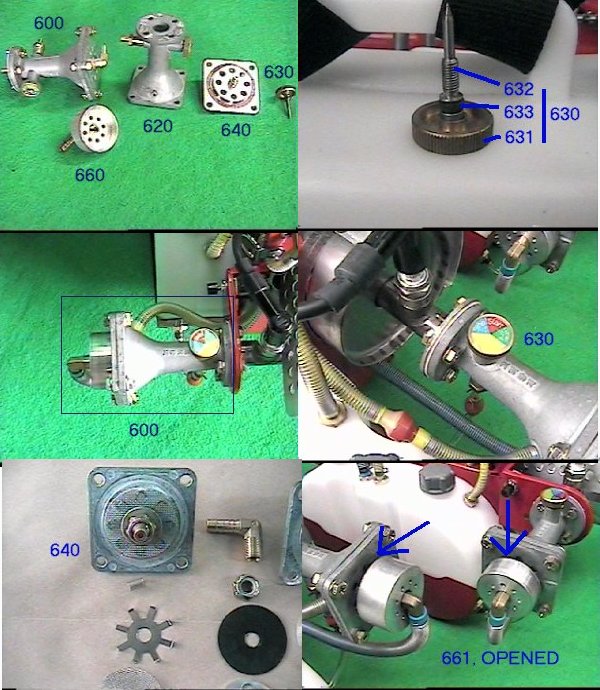

600 캬브레터



주요 점검 품목

점검

수리

교체

기능



695

600

601

641

630

633

666

669

690

670

660



연료 체크밸브

캬브레터 조립체

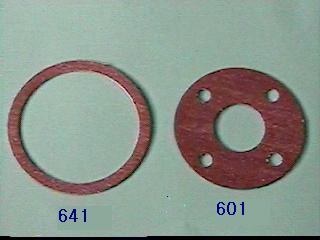

캬브레터 가스켓

캬브레터 가스켓

연료조절 레버

오링, 레버

떨판

스프링

연료 노즐

연료 일자 밸브

공기 조절기



본사

본사



본사











본사

본사

본사





















  기능

 - 연료(휘발유)와 공기를 혼합하여

   폭발성 가스를 만드는 부품이다.



   한쪽은 엔진과 결합되고

   반대편 끝은 떨판(666)을 통해

   외부 공기를 유입한다



 - 떨판은 초당 수백번 진동하는

   소모성 부품으로 100시간 정도 사용 후

   교체해야 하고,

   이때 캬브레터 전체를 교체하는 것을 추천합니다.



 - 떨판은 특수 소재의 원형으로 제작되고

   연무기는 스프링과 작동시켜 수명을 늘렸습니다.



점검

 - 불규칙한 폭발음이 생기면서

   시동이 걸리지 않으면 떨판 교체 시기.



교체

 - #600 캬브레터는 가스켓 #601과 함께

   몸체로부터 분리된다.

   6미리 볼트 4개로 체결 - 분리

 - 연료, 에어 공급 호스는 분리 전 촬영 등을 통해

   메모 해 놓고 재 조립한다.



 - 특히 연료 노즐, 연료 조절 레버 등을

   분해-조립하여 세팅을 변경해서는 안된다



 - 캬브레터는 택배로 배송됩니다.

   장기간 사용한 만큼 장비를 본사로 보내

   전체 점검을 받는 것을 추천합니다.



수공구  11미리 스패너



수리

사양



. FUEL NOZZLE ADJUST.
