1. 연료통과 약제통   1) 연료로 순수 휘발유만 사용하며 엔진오일 섞지 않는다  2) 연무기 약제는 물에, 연막기 약제는 경유에







2. 사용자 조작 4 요소    1) 시동스위치   2) 연료조절레버   3) 분사밸브   4) 연료통 및 약제통 마게







1) 시동 스위치

     - 시동 걸 때만 눌러 준다. 작동 중에는 누르지 않는다

2) 연료 조절 레버

     - 엔진 시동을 걸때, 출력을 조절할 때, 엔진을 끌 때 사용한다

     - 시계 방향으로 잠근다. 잠글 때 가볍게 잠근다.

     - 과다하게 개방하면 엔진 출력이 떨어지고 시동이 꺼진다

3) 분사 밸브

     - 약제 분사, 분사량 조절용

     - 천천이 열고 닫는다

4) 통 마개 - 연료통, 약제통

     - 마개가 잘 잠겨야 엔진 시동이 잘 걸리고, 약제 분사가 잘 된다.

     - 마개를 올려 놓고 가볍게 돌려야 잘 들어가고 마지막에 약간 힘을 준다

     - 등짐통의 호스가 있는 마개는 가능한 분리하지 않는다.

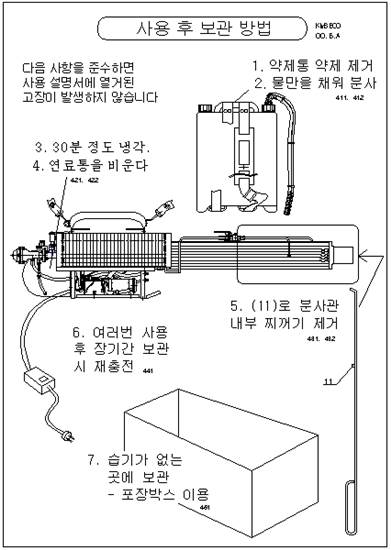

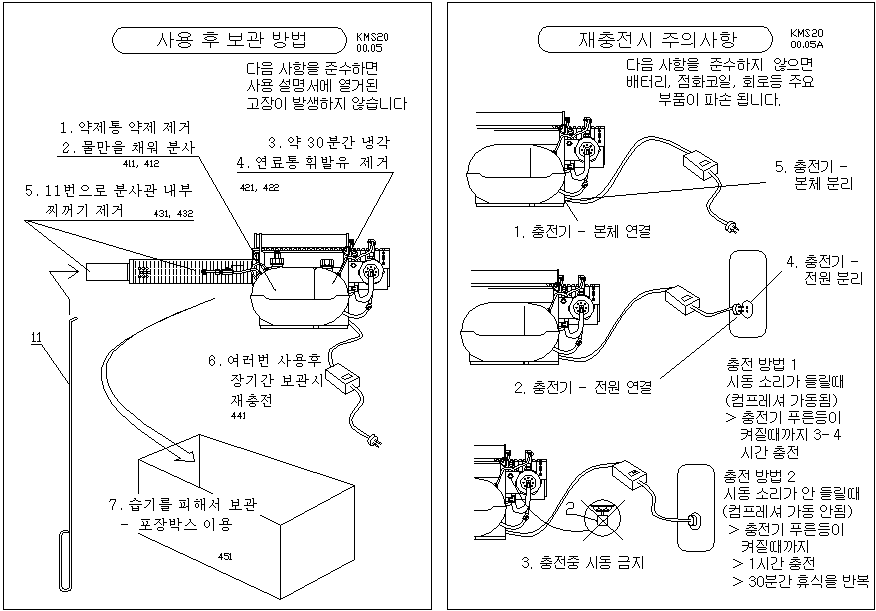

3. 보관법 - 몇 달 이상 사용않고 보관할 때







1) 연료통과 호스를 비운다.

    - 연료통과 체크밸브가 끈적해진 휘발유로 막힐 수 있습니다.

    - 기계를 옆으로 뉘어 연료통 연료를 뺀 낸다.

    - 연료 호스를 분리하여 연료를 털어 낸다



2) 약제통과 호스를 비운다.

    - 호스와 밸브가 경화된 약제로 막힐 수 있습니다

    - 약제를 모두 분사할 때까지 가동한다.

    - 기계를 옆으로 뉘어 남은 약제를 제거한다.

    - 연무기는 물을 1/4 정도 넣고 모두 분사하면 깨끗이 세척된다.



3) 배터리 충전을 한다.

    - 배터리가 완전 방전되어 재충전이 안될 수 있습니다



4) 1년에 1번 점화 플러그 이물질을 강철솔로 제거한다.










배터리 충전 참조사항

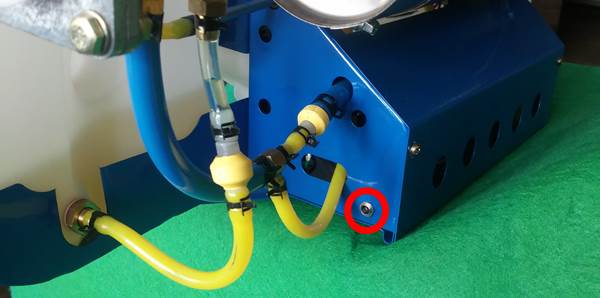

배터리충전 잭

recharge jack.jpg

충전에 6~7시간 걸리고, 초록색 등이 깜빡이면 완전히 충전된 것이다.

충전 중에 시동을 걸어서는 안된다.

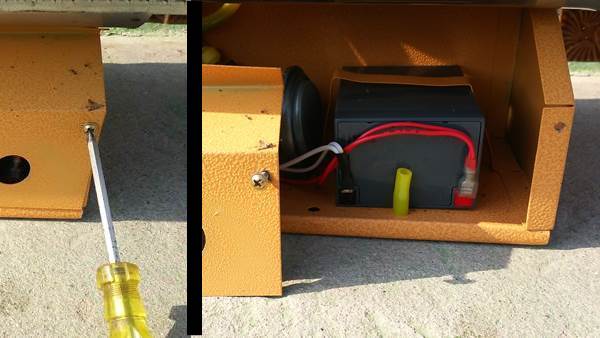

battery remove-bolt.jpg

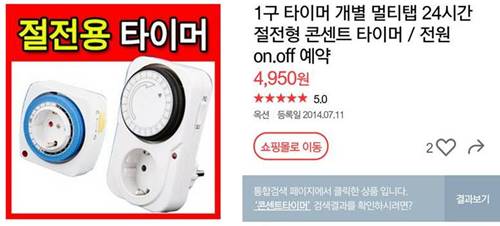

과충전시 배터리 손상이 될 수 있으니 타이머와 함께 사용하면 좋다. 철물점에서 판매





4. 보관 후 사용 방법







사용하기 1주일 전 쯤 작동을 해보고 필요한 A/S를 받는다



새로 구입한 휘발유를 사용한다

배터리를 충전하고 사용한다.



투명호스 위로 연료가 올라갈 때까지 시동 시위치를 눌러 주다가

폭발음이 들리면 중지하고,

시동 방법에 따라 시동을 건다.



 fuel tank to nozzle.jpg



5. 문제 발생시 점검 부품 5가지와 조치 4가지





조치 3대 부품

1 배터리 (충전)



2 연료체크밸브



3 점화플러그



조치 추가 2 부품



4 연료통과 약제통 마개



5 (연막기) 분사노즐









4가지 현상에 대한 조치 4가지, 해당 부품은 3 + 2 = 5가지

#1 시동 스위치 누를 때

모터 회전 소리가

약하다

#2 스위치 누르면

폭발이 없다

#3 시동시 불규칙 폭발

가동 출력 감소

시동 꺼

#4 분사량이

줄거나

분사되지 않는다

 조 치





배터리 충전 ▶









아무 소리도

들리지 않는다

배터리 교체 ▶

대리점 점검

콤프레셔, 스위치, 배선 >





대리점 점검

점화코일 >

연료 필터, 연료노즐 >





연료체크밸브 ▶



출력조절

  > 시동 동영상 참조





가짜 휘발유 ▶

분사량 조절 ▶

제트파이프 ▶

대리점 점검

 엔진, 떨판 >







약제통 마개 ▶



(연막기) 분사 노즐

대리점 점검

분사 노즐 >





1) 전기모터가 돌지 않으면 배터리 완전방전 -> 배터리 교체

     - 오랜 시간 과충전, 물에 잠금 등으로 배터리 손상될 수도 있음

2) 점화 플러그가 작동하지 않으면 교체한다

3) 연료체크밸브 오작동(양방향 통과)하면 교체



4) 약제통과 연료통의 패킹 또는 마개 전체를 교체

5) (연막기) 분사 노즐을 (2mm) 드릴로 뚷거나 교체

 기타

 - 휘발유를 다른 주유소에서 구매해 사용해 본다.

 -  가동 중 꺼져 약제가 기계 뒤로 흘러 들어가면 건조 후 시도





점검 방법

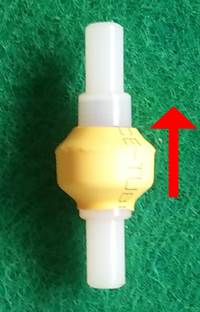

연료 체크 밸브 점검 방법

check valve-3.jpg

마개내부 패킹의 마모, 손상을 본다







6. 시동 및 분사





500형   60형, 40형, 20형 연무기

60형, 40형, 20형 연막기





1

시동

3초 이상 예열      (출력조절)



2

분사

천천히 약제 분사 밸브 열기   (출력조절)



3

분사 끄기

분사 밸브 천천히 잠근다





3초 기다리기

  약제 완전 분사까지 기다리는 것



4

시동 끄기

연료조절레버를 천천히, 가볍게 잠근다





3초 기다리기







시동스위치만 누르기

엔진 내부 청소입니다





오랜 만에 사용할 때

1. 장비 사용 며칠 전에   배터리 충전 > 시동.분사 > 사용자 조치 > A/S (화물.택배)

2. 연료통 휘발유가 엔진까지 올라가게 한다 >

3. 연료통 마개 잘 잠그기, 약제통 연결하기





. 잔여 휘발유 태우기 <-> 시동걸기 -> 최대 출력 올리기

  잔여 휘발유 태우기 - 연료조절레버 닫고, 시동 스위치 2~3회 누른다



. 시동 걸기 - (화살표 표시된) 시동점까지 연료조절레버를 열고

       시동스위치를 1~2회 눌러 준다.

       시동이 걸리지 않으면 '잔여 휘발유 태우기'



. 최대 출력 올리기 - 시동 1분 후 연료조절레버를 더 개방





  > 연막기



 > 연무기



> 동영상 및 해설





7. 농약 혼합법



- 평소 사용하던 약제 양을 사용 (예 - 300평에 1/3통)

- 물 15리터가 7~10분 분사량이고 300평에 적당



> 방제 면적에 따라 물의 양 결정 (2,000평이면 물 15x7 = 105리터 준비)





8. 농약 분사법



# 후방 간접 분사



# 작물 아래가 무성한 호박, 오이 등은 하우스 천정을 보고 분사



# 고정법 > 장비 1대 이상을 한 곳에 두고 계속 분사하는 방법

   - 대형탱크, 장비 고정 치구 > 문의 하세요



# (레일) 대차 이용



# 산에서 사용시

   산 위에서 내려오면서 사용

   너무 높게 쳐들지 말 것



# 사용 중 기계에 충격을 주지 않는다

# 장시간 공회전 하지 않는다

# 사용 중 꺼지면 기계 앞을 즉시 숙여 약제가 기계 내부로 들어가지 않게 한다









9. 연막 방제법



# 연막기 분사구를 밑으로 내리고 분사한다

      - 연막은 충분히 퍼져 나간다

      - 안전 목적















10. 실내외 연무 방제법 (팬션, 학교, 아파트, ....)



건물 밖에서 시동 걸고, 내부 안쪽 깊은 곳에서부터 방제하며 나올 것

고농도의 연무 소독이므로 마스크 등을 반드시 착용

실내 음식물, 집기 등은 밀봉 보관하고, 깨끗이 씻어 사용.



분사된 약제는 증발되어 눈에 보이지 않으며

실내는 일시적으로 가스실과 같이 바뀝니다.

미세한 틈 속까지 방제됩니다.

공기 중에 분사하고, 특정 부위에 집중 분사는 피합니다.





11. 주의 사항



기계 작동시, 작동 후 엔진 부분이 뜨거우니 주의

 - 인화성 물질을 가까이 두지 말 것



기계 앞에서 기계를 보지 말 것 - 열기, 약제, 이물질에 노출 될 수 있음



배터리 충전시 시동 걸지 말 것

기계를 임의로 변경하지 말 것 - 점화플러그, 캬브레터 전체 (연료 노즐 풀기 등)



안전복, 마스크, 보안경, 장갑, 장화 착용하고 사용할 것

연료, 약제통 85~90 %만 채워 사용할 것

모서리 주의







(연무기) 연무기를 연막기로 사용하지 말 것 - 화염이 분사 됩니다.



습기 진 곳에 시동, 보관 금지 (감전, 방전, 부식)

비료와 같이 보관 금지 (부식)



12. A/S 보내기

발송 준비

사진

주소





연료와 약제를 모두 버리고

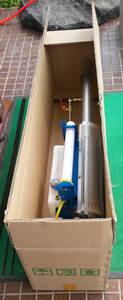

장비와 충전기를 포장합니다

장비 박스 또는 종이 박스 활용







경남 산청군 단성면 옥단로 2004

T) 055 973 8105    고려정밀

경동화물이 빠릅니다.
